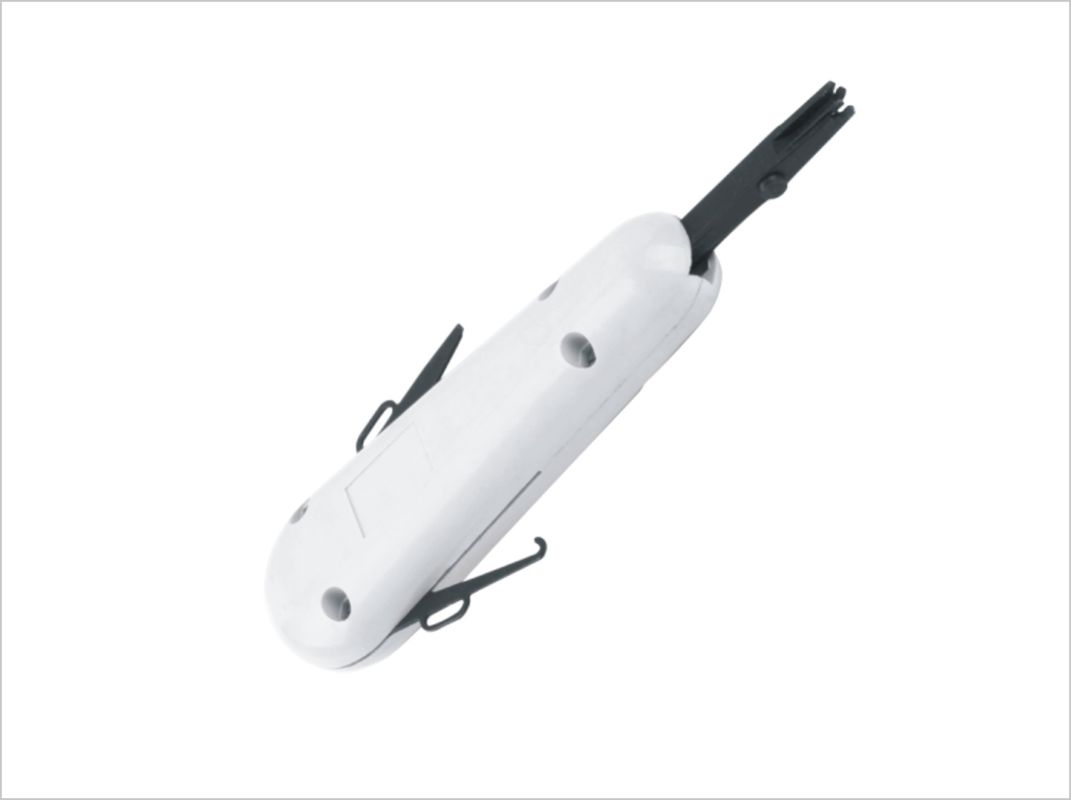

Tamaño flexible herramientas de cableado de red multifuncional acepta ODM y OEM YH8014

Multifuncional Tamaño flexible de China Fábrica de herramientas de cableado de red Aceptar ODM y OEM YH8014

Terminación del cable
Para el cable de cobre, el procesamiento de terminales se puede dividir en dos formas de montaje de cabeza de cristal RJ45 y módulo RJ45.Las terminaciones deben ser correctamente mecanizadas de acuerdo con 568A o 568B (este problema se describirá en Verificación de cables)En la actualidad, los módulos RJ45 de varios fabricantes de cables pueden instalarse sin herramientas, y algunos requieren herramientas especiales para el dibujo de alambre.deben ser polivalentes y pueden utilizarse para satisfacer los requisitos de terminación de módulos de diferentes fabricantes..

BI-3548500 cuchillo de roscado de usos múltiples
(1) Terminación del módulo
Según los requisitos de diseño, determinar el modo de cableado T568A o T568B, todo el sistema puede elegir sólo uno de los cables.
La cubierta exterior del cable debe estar apretada contra el extremo del módulo:

Torce los pares retorcidos desde el centro en las ranuras de montaje correspondientes (no separe las líneas de la cabeza):

Utilice una herramienta especial de hilo de alambre para prestar atención a la dirección del filo del cuchillo.

Hay un ajuste de presión "alto" / "bajo" para el cortador de alambre. El ajuste bajo evita doblar los pines de conexión en el módulo, pero puede hacer que el hilo se suelte demasiado.
Por último, el módulo bien cableado se coloca en el marco de distribución o en la toma de corriente de la pared.

(2) Terminación de la cabeza de cristal RJ45
Para los conectores RJ45 (conocidos comúnmente como tapones de cristal), se debe tener cuidado al seleccionar la herramienta de crimping adecuada.

Los enchufes RJ45 de diferentes fabricantes tienen diferentes puntos de contacto de presión fija.

BI-3050600 manija de sujeción y matriz, mediante el reemplazo de matriz, para lograr una variedad de juntas de encrucijado.

BI-3329600 Plíngulas para la limpieza
Multifunción: corte, peeling, presión en uno, tenazas de cuerpo de acero, módulo de encrucijado reemplazable puede encrujizar la cabeza de cristal RJ45 / RJ11.

Pasos (por ejemplo, T568B):
Las líneas están alineadas y recortadas por cableado T568B

Introduzca el alambre emparejado en la cabeza de cristal. El alambre corresponde a la parte superior de la cabeza. La envoltura exterior debe entrar en la cabeza de cristal.

Ponga la cabeza de cristal en las alicates.

Luego inserta la funda del salto en la cabeza de cristal
