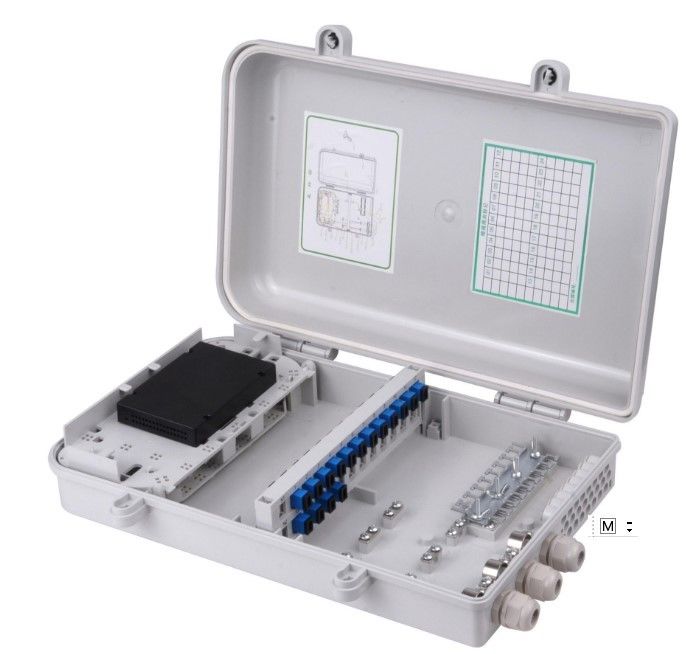

Cabinet de distribución de fibra óptica de color uniforme de alta densidad de protección fuerte YH3029

Cabinet de distribución de fibra óptica de gran capacidad con alta densidad Protección fuerte YH3029

Antes del ensamblaje del producto, los siguientes elementos deben comprobarse uno por uno para prepararse para el proceso:
1.1 La estructura deberá cumplir los requisitos de la estructura del producto de este modelo y cumplir los requisitos de instalación de 19 pulgadas, 21 pulgadas y 23 pulgadas.
1.2 La puerta debe poder girar flexiblemente en ángulos superiores a 110°. La puerta no debe dañarse durante la rotación. El cuerpo de la unidad no debe ser objeto de choque después del montaje.No debe haber temblores significativos después de que la puerta está cerrada.Método de inspección: bloqueo manual empujando suavemente empujando y tirando, la cantidad de movimiento no excede de 2 mm
1.3 La distancia entre la puerta y la puerta y la puerta y el marco no deberá ser superior a 2 mm.
1.4 La soldadura del armario debe ser firme, la soldadura debe ser lisa y uniforme, no debe haber desgaste de soldadura, grietas, cortes, escoria salpicante, poros y otros fenómenos, la soldadura debe limpiarse.El
1.5 Después del tratamiento de la superficie del armario, la superficie de la película de pintura debe ser gruesa, de color brillante, uniforme, lisa y lisa, y las marcas de cepillado, arrugas, agujeros, ampollas,cicatricesLas marcas, las huellas dactilares, las marcas de recorte y las adherencias no pueden verse a simple vista.
Especificación de la instalación y ubicación de la unidad
1 alarma instalada en la parte superior de la columna de instalación del armario
2 La unidad de distribución de energía (que satisfaga el requisito de instalación de 19 pulgadas) se instala debajo del dispositivo de alarma.la unidad de distribución de energía CA está encendida
3 La posición de montaje de la PDU vertical es generalmente la parte trasera del armario, en principio, se instala en el lado derecho de la puerta trasera (mirando a la puerta trasera del armario).Si hay dos PDU individuales, se instalan por separado en la puerta trasera.
4 La unidad de distribución digital está instalada debajo de la unidad de distribución de energía. Si el bastidor requiere dos o más unidades, las dos unidades también deben tener un espacio no inferior a 1U (1U = 44,45 mm).
5 AC y DC switchboard se puede instalar detrás del gabinete de acuerdo con los requisitos del cliente
6 La placa de cableado se instala detrás del cuerpo de la unidad digital, y la posición debe estar en la parte inferior de la parte posterior del cuerpo de la unidad digital.la unidad de cableado digital se puede instalar en ambos ladosLa placa de la corbata de cable es compartida.
7 La unidad de distribución de fibra óptica está instalada debajo de la unidad digital y debe tener un intervalo de montaje de 1U o más con la unidad de cableado digital.Si hay un bastidor que requiere dos o más unidades, las dos unidades se pueden instalar una tras otra, y las siguientes se pueden instalar.
8 Cuando se introduce el cable, la placa de fijación del cable se instala sobre el armario y sobre la unidad de distribución de fibra.la placa de fijación del cable deberá instalarse debajo del armario y debajo de la unidad de distribución de fibra. al mismo tiempo, debe prestarse atención a la placa de fijación del cable. no puede instalarse al revés, en consonancia con la dirección del cable;la placa de fijación del cable de fibra y la unidad de distribución de fibra no pueden estar al mismo nivel, deben estar separados por más de 90 mm para evitar interferencias; si la instalación del conjunto de barras y la placa de fijación del cable instalada en el lado del armario, la posición de instalación es la misma
9 Cuando se instale la unidad de cableado digital en ambos lados, tenga cuidado de no interferir con la placa de fijación del cable en la parte trasera del gabinete.
10 La toma de corriente se instala debajo de la placa de fijación del cable cuando se alimenta el cable.La toma de corriente se instala en la parte superior de la parte posterior del gabinete cuando el cable está debajo del cable y la posición es más alta que la placa de fijación del cable.
11 Unidad de cableado integrada instalada debajo de la unidad de bobina de fibra
12 Unidad de distribución digital y unidad de cableado integrado Cable de tierra conectado al gabinete Barra de cobre de tierra
Distanza de instalación de 13 pisos según las necesidades del cliente, si el cliente no lo requiere, la distribución y la instalación promedio en el espacio restante
14 módulo ventilador está centrado en la parte superior del gabinete
15 En principio, los conductos de cable único o las tablas de amarre se instalan en el lado izquierdo de la puerta trasera (en dirección a la puerta trasera del armario).el otro está instalado en el lado izquierdo del gabinete (mirando a la puerta delantera del gabinete).
