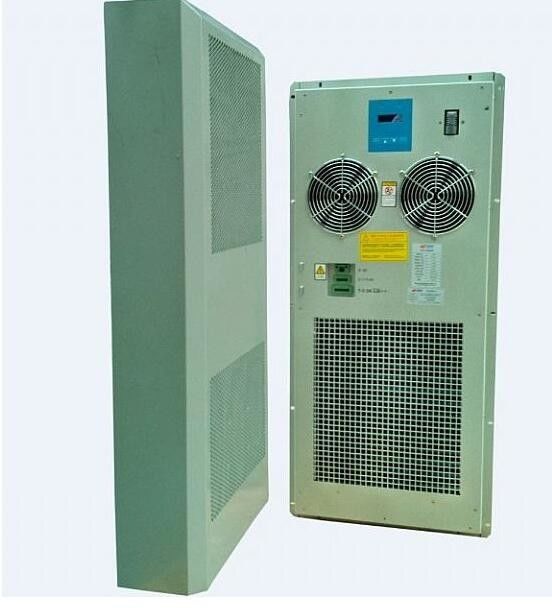

Resistencia al impacto de la comunicación del armario de bastidores Diseño sísmico Construcción YH9002

Cabinet de aislamiento electromagnético de comunicación con tamaño flexible YH9002

Dibujo del diagrama de cableado de piezas eléctricas
El diagrama de cableado se traza de acuerdo con los principios eléctricos de los componentes y la disposición de los componentes eléctricos.Representa la relación de conexión del conjunto completo de dispositivos y es la base para la instalación eléctrica.El diagrama de cableado debe dibujarse de acuerdo con los siguientes principios:
(1) El dibujo del diagrama de fase del diagrama de cableado deberá ajustarse a lo dispuesto en la norma GB6988.6-1993 "Diseño del diagrama funcional del sistema de control".
2) Todos los componentes eléctricos y sus cables deberán estar marcados con el símbolo de texto y el número de cableado de acuerdo con el esquema eléctrico. terminal number and conductor number in the schematic diagram shall comply with the GB5094-1985 "Project Code in Electrical Technology" and GB4026-1992 "General Requirements for Identification and Application of Alphanumeric Systems for Electrical Equipment Terminal Blocks and Specific Wire Ends." "y" GB4884-1985 "marcado de alambre aislado" y otras disposiciones;
(3) A diferencia de los esquemas eléctricos, las diferentes partes de un mismo componente eléctrico (contatos, bobinas, etc.) deben estar unidas en el diagrama de cableado;
(4) Los diagramas de cableado eléctrico siempre se dibujan con líneas delgadas.Para componentes de control eléctrico simples, el número de componentes es pequeño y la relación de cableado no es complicada.donde el número de componentes eléctricos es grande y el cableado es más complicado, generalmente se utiliza la ranura de cableado. Siempre que el número de conexión esté marcado en cada componente eléctrico, no es necesario dibujar la conexión entre los componentes.
5) Los tipos, especificaciones, superficies transversales y requisitos de color de los diversos conductores utilizados para el cableado se marcarán en el diagrama de cableado;
(6) Cuando se conectan piezas y circuitos externos, los conectores para conductores de gran sección deben conectarse a los conectores.
En resumen, de acuerdo con los requisitos anteriores, se debe dibujar el bosquejo del contorno del gabinete de control eléctrico, se deben estimar las dimensiones de cada parte,y luego el dibujo de contorno debe dibujarse de acuerdo con la proporción, y se debe considerar aún más el ajuste de las proporciones de las dimensiones en términos de simetría, belleza y facilidad de uso.Después de determinar la apariencia del gabinete de control eléctrico, el diseño estructural de cada parte del gabinete de control se llevará a cabo de acuerdo con los requisitos anteriores,dibujo del diagrama de montaje del armario y los dibujos de las piezas de cada puerta lateral, el panel de control, la placa inferior, el soporte de montaje, la banda de recorte, etc., e indique los requisitos de procesamiento.
Por último, de acuerdo con varios dibujos, necesitamos contar de manera exhaustiva las diversas partes y materiales requeridos por el gabinete de control eléctrico, y enumerar la lista de resumen, lista de piezas estándar,Cuota de consumo de material principal y materiales auxiliares de las piezas terminadas compradas por categoría. tablas de cuotas, etc., para que el personal de adquisición, los departamentos de gestión de producción hacen la preparación de equipos de acuerdo con las necesidades de equipos, hacer un buen trabajo en la preparación de la producción,y también facilitar la contabilidad de costos.
3 Instalación y fijación de los gabinetes
La instalación del armario es la base para la instalación del equipo y debe instalarse de acuerdo con las normas.
(1) Antes de instalar el armario, comprobar si el equipo de escape del armario está en buenas condiciones, si el número de palets de equipo está completo,y si las poleas y las columnas de apoyo están en buenas condiciones..
(2) El modelo, las especificaciones y el emplazamiento de la cabina deben cumplir los requisitos de diseño.
(3) La desviación vertical de la instalación del armario no debe exceder de 3 mm y el error horizontal no debe exceder de 2 mm. Se colocarán varios armarios uno al lado del otro.Los paneles estarán en el mismo plano y paralelamente a la línea de referencia.La desviación antes y después no será superior a 3 mm; la distancia entre dos armarios no será superior a 3 mm.Para dispositivos dispuestos a cierta distancia unos de otros y dispuestos en fila, la desviación del panel delantero y trasero no será superior a 5 mm;
(4) Las diferentes partes del armario no deben caerse ni romperse. Si se quita la pintura, debe estar pre-pintada.
(5) Cuando la instalación del gabinete debe ser firme y existan requisitos sísmicos, reforzar de acuerdo con el diseño sísmico del dibujo de construcción;
(6) El armario no debe instalarse directamente en el piso elevado, sino que la base debe ajustarse al tamaño del plano inferior del equipo.La base debe fijarse directamente al suelo, el armario debe fijarse en la base, y luego se debe colocar el suelo móvil;
(7) El espesor del acero del canal en la base del armario no es inferior a 50 mm. La conexión a tierra es buena.El acero del canal se fija en el suelo de la sala de equipos a través de los tornillos de expansión e interconectado con la barra de cobre de puesta a tierra;
(8) El acero del canal y el armario están conectados de manera estable mediante soldadura.
(9) Después de fijar el gabinete, asegúrese de que el frente, la parte trasera, la izquierda y la derecha no puedan empujarse para garantizar la estabilidad del gabinete.
(10) Si es necesario cortar el suelo que rodea el armario, utilice una máquina de corte para cortarlo suavemente y elimine las burras para evitar que se corte.
(11) Instale el panel del gabinete y reserve 800 mm de espacio antes del bastidor.;
(12) El armario de pared debe estar a 1200 mm del suelo.
(13) La instalación de los equipos y componentes en el armario se realizará después de que el armario esté colocado y fijado, y el equipo instalado en el armario se montará de forma segura.
(14) Los tornillos de fijación, los rellenos y los rellenos de resorte del armario deberán fijarse según sea necesario y no deben faltar;
(15) La instalación colgante montada en la pared se instalará en una pared plana y firme, a al menos 300 mm del suelo, y se mantendrá horizontal y vertical con respecto a la pared.y la desviación vertical será inferior a 3 mm.
(16) Los agujeros en la pared deberán estar protegidos contra daños en la pared interior de la pared. La profundidad del agujero no deberá ser inferior a 70 mm.El número de tornillos de expansión utilizados para fijar el armario no será inferior a 4 (6 para el armario suspendido tipo C).Si es necesario, se debe colocar soporte debajo del gabinete para garantizar la seguridad y estabilidad del gabinete.
(17) Para la instalación de gabinetes montados en el suelo, considere la dirección de apertura del gabinete y la facilidad de operación al instalar el pedestal.dando prioridad a la dirección de apertura de la puerta del compartimento de cableadoLas puertas de los equipos y las puertas de cableado deberán estar completamente abiertas.
(18) El armario debe estar protegido contra la puesta a tierra del rayo.
(19) El armario debe estar debidamente marcado después de la instalación. El logotipo debe ser uniforme, claro y hermoso.Los agujeros en los cables del gabinete deben sellarse con arcilla a prueba de fuegoHacer un buen trabajo de prevención de ratas, insectos, agua y humedad.
4 Conexión por cable
4.1.1 Disposición de los poderes del gabinete
El gabinete estará equipado con un conjunto de unidades fijas de distribución de energía (PDU) desmontables y reemplazables para la introducción, distribución, protección, división,y conexión (salidas o terminales) de la energía del equipo del gabineteEn el mismo gabinete, la distribución de energía AC y la distribución de energía CC no deben mezclarse (excepto para la distribución de energía del ventilador de enfriamiento).
4.1.2 Requisitos de estructura e instalación
La unidad de distribución de energía recomienda el uso de una estructura integrada en forma de banda vertical que integra la distribución de energía, la protección y el parcheo, y su lado delantero es extraíble,que facilita la instalación y sustitución de módulos y conectores de parches (cableado)La introducción, distribución, protección y separación de la parte separada de la parte de conexión de la estructura, en la que la introducción de energía, distribución,parte de protección del equipo en la parte superior o inferior de la unidad de distribución de energía, y la parte de enchufe sigue siendo una estructura de unidad de barra vertical. The installation position of the vertical bar-type integrated power distribution unit or split-unit plug-in unit is generally the rear side of the cabinet (power cable tie bar or outside of the cable channel)En casos especiales, puede haber una unidad de distribución de energía en los lados izquierdo y derecho (no se recomienda).
4.1.3 Unidad de distribución de energía CA
A. La unidad de distribución de energía debe poder introducir al mismo tiempo dos fuentes de alimentación A y B.Deben ser completamente independientes entre sí (incluido el cable de puesta a tierra) y estar alimentados por separado.Para los gabinetes sin necesidad de suministro de energía de doble canal, sólo se puede introducir una fuente de alimentación.
B. La potencia de entrada de la unidad de distribución de energía utiliza generalmente una fuente de alimentación de tres alambres monofásica (220 V). En casos especiales, se puede utilizar una fuente de alimentación de cuatro alambres de tres fases (380 V).También se puede visualizar con requisitos especiales para la seguridad de suministro de energía, utilizando la introducción de la fuente de alimentación de cuatro vías.
C. El terminal de entrada de la fuente de alimentación debe estar equipado con un grupo de terminales, que pueda conectar cables de menos de 16 mm2, y puede instalar dispositivos de medición de corriente según sea necesario.Cada rama de salida debe estar provista de un grupo de terminales o de una toma de corriente para proporcionar al equipo condiciones eléctricas..
D. Se dispondrá de un dispositivo independiente de protección contra el exceso de corriente y el cortocircuito para la entrada de energía del gabinete,y un dispositivo independiente de protección contra el exceso de corriente y el cortocircuito para cada rama de salida.
E. El dispositivo de protección puede utilizar un interruptor de aire de CA (recomendado) o un interruptor-desconector de fusibles, instalado en la línea de fase de la derivación total de entrada o salida para facilitar el funcionamiento y el reemplazo.y cumplir con los requisitos de disipación de calorLa clasificación del dispositivo de protección debe ser coherente con la clasificación total de entrada o salida de derivación.
¢Si se selecciona el interruptor de aire, deberá cumplir los requisitos de la norma GB 10963.1 y el modo de activación instantánea deberá ser de tipo C (rango de activación > 5 ~ 10 pulgadas).
Si se selecciona el interruptor de fusible, deberá cumplir los requisitos de la norma GB 14048.3, en el que el fusible deberá cumplir los requisitos pertinentes de GB/T 13539.5, y el rango y la categoría de uso serán de tipo gG.
