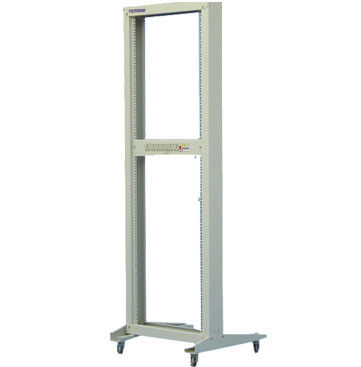

Ventilación térmica aislamiento electromagnético seguridad de la red del estante del gabinete YH2012
Los gabinetes estándar se utilizan ampliamente en equipos de red informática, equipos de comunicación inalámbrica y equipos electrónicos.Los armarios tienen las ventajas de un mejor blindaje electromagnéticoPara algunos armarios de gama alta, también tienen capacidades de filtración de aire.Mejorar el entorno de trabajo de los equipos de precisión.
Muchos dispositivos de grado de ingeniería utilizan un panel de ancho de 19 pulgadas, por lo que un gabinete de 19 pulgadas es el gabinete estándar más común.así como los importados y los nacionalesLas diferencias de precio y de rendimiento son también muy evidentes.El usuario elige un armario estándar de acuerdo con las condiciones específicas y el presupuesto de la instalación de equipos apilados para seleccionar el producto adecuadoLa estructura de los gabinetes estándar es relativamente simple, incluyendo marcos básicos, sistemas de apoyo interno, sistemas de cableado y sistemas de ventilación.Los gabinetes estándar se pueden dividir en muchos grados de rendimiento y precio dependiendo del tipo de montaje y los materiales utilizadosEl armario estándar de 19 pulgadas tiene tres indicadores generales: ancho, altura y profundidad.el ancho físico común del gabinete es de 600 mm y 800 mmLa altura es generalmente de 0,32 a 2,0 metros, y el tamaño general del gabinete incluye: 0,32 metros, 0,45 metros, 0,6 metros, 1,0 metros, 1,2 metros, 1,4 metros, 1,6 metros, 1,8 metros y 2,0 metros.Depende del número de dispositivos en el gabinete y el estilo uniformeLa profundidad del gabinete es generalmente de 350 mm-1000 mm, que depende del tamaño del equipo en el gabinete.La profundidad del gabinete de 19 pulgadas terminado común es de 500 mmLa altura del equipo instalado en un armario estándar de 19 pulgadas está representada por una unidad especial "U", 1U = 44,45 mm.Los paneles de equipos que utilizan armarios estándar de 19 pulgadas generalmente se fabrican con las especificaciones de nU (n representa la cantidad)Para algunos equipos no estándar, la mayoría de ellos se pueden instalar en el chasis de 19 pulgadas con adaptadores adicionales y fijos.
Los materiales del gabinete están estrechamente relacionados con el rendimiento del gabinete.Los materiales utilizados para la fabricación de gabinetes estándar de 19 pulgadas incluyen principalmente materiales de aluminio y láminas de acero laminadas en fríoLos gabinetes hechos de materiales de aluminio son más ligeros y adecuados para apilar equipos ligeros y son relativamente baratos.Debido a la diferencia en la textura, hay una cierta diferencia en las propiedades físicas de los armarios fabricados, especialmente en los armarios más grandes.Los gabinetes de acero laminado en frío tienen una alta resistencia mecánica y una gran capacidad de cargaEl espesor y la calidad de la chapa de acero utilizada en productos similares y el proceso están directamente relacionados con la calidad y el rendimiento del producto.Algunos armarios baratos están hechos de placas de hierro delgadasAunque el precio es barato y la apariencia no es mala, el rendimiento se ve naturalmente comprometido.Los gabinetes estándar de 19 pulgadas son generalmente tipos de soldadura y montaje integradosEl tipo de soldadura integrada es relativamente barato, el proceso de soldadura y los materiales del producto son la clave para este tipo de gabinete,y algunos productos de calidad inferior se deforman fácilmente cuando están sujetos a cargas pesadas. El tipo de ensamblaje es la forma más popular en la actualidad. Es suelto en el embalaje y puede ensamblarse rápidamente cuando sea necesario. Además, el ajuste es conveniente y flexible.Algunos productos inferiores a menudo tienen interfaces ásperasEl nivel de producción y el proceso de rociado superficial de otros armarios, así como la finura de las particiones interiores, los rieles de guía, los rieles de deslizamiento,las canalizaciones de cables, y enchufes, y la calidad de los accesorios, son también estándares de referencia para la calidad de los armarios estándar.Un buen armario estándar no sólo es estable sino que también cumple con las normas de seguridad convencionales
Las puertas delanteras y traseras del armario y los dos paneles laterales están bien sellados,el equipo dentro del gabinete está distribuido uniformemente, y los accesorios son abundantes, que pueden ser adecuados para diversas aplicaciones.
El cuerpo del gabinete que cumple con los requisitos del diseño moderno de la sala central generalmente tiene las siguientes características.
(1) La superficie de ventilación de las puertas delanteras y traseras no es inferior a 5355 cm2, cumpliendo los requisitos de ventilación establecidos por los principales fabricantes de servidores.
Cumplir con los requisitos de la zona de ventilación de la puerta delantera del armario
(2) La columna vertical se puede ajustar fácilmente para satisfacer las necesidades de diferentes profundidades de instalación.
(3) Todos los dispositivos que cumplan con la norma EIA-310-D pueden instalarse correctamente.
(4) El canal dedicado de gestión de cables traseros integrado permite a los usuarios colocar, gestionar y operar fácilmente un gran número de cables de datos.incluso cuando el equipo de bastidores esté instalado en el armario o en un armarioEs fácil de completar.
(5) A través del canal trasero de distribución de energía, los usuarios pueden instalar fácilmente varios tipos de unidades de distribución de energía (UDP) instaladas verticalmente sin ocupar un valioso espacio de instalación del gabinete.Canales de distribución de energía dedicados para una distribución de energía conveniente
Se dispone de un mayor número de tomas de corriente para los dispositivos montados en el gabinete, y no se pueden proporcionar menos de 21 tomas de corriente IEC en el canal de distribución de energía en un lado del gabinete.
(6) Los cables de alimentación y los cables de datos pueden ser desde la bandeja de cables en la parte superior del armario o desde el espacio inferior del piso elevado.la parte superior del gabinete y la parte inferior del gabinete deben proporcionar cables suficientes para entrar en el puerto de accesoEn algunos entornos, los cables de alimentación o los cables de datos pueden necesitar ser colocados de un gabinete instalado uno al lado del otro al lado del otro.Para cumplir con este requisito, es necesario disponer de puertos de canales laterales de cableado en los canales de cableado situados en la parte posterior del armario.. necesidad.
(7) La columna de instalación vertical del armario indica la posición exacta de cada "U",que elimina la molestia de que el usuario busque repetidamente la posición de instalación y facilita en gran medida el trabajo de instalación del usuario.
(8) La puerta delantera, la puerta trasera y los paneles laterales pueden estar cerrados y sólo se pueden abrir con la llave proporcionada.
(9) El diseño probado del marco, las barras de montaje estándar resistentes y las ruedas de trabajo pesadas proporcionan cargas estáticas y dinámicas no inferiores a 900 kg.
(10) Se proporcionan varios pernos de puesta a tierra para proporcionar puntos de puesta a tierra adecuados para el equipo instalado en el gabinete y todas las piezas metálicas independientes.
(11) Diseños de puertas delanteras, traseras y paneles laterales que se pueden quitar rápidamente..
