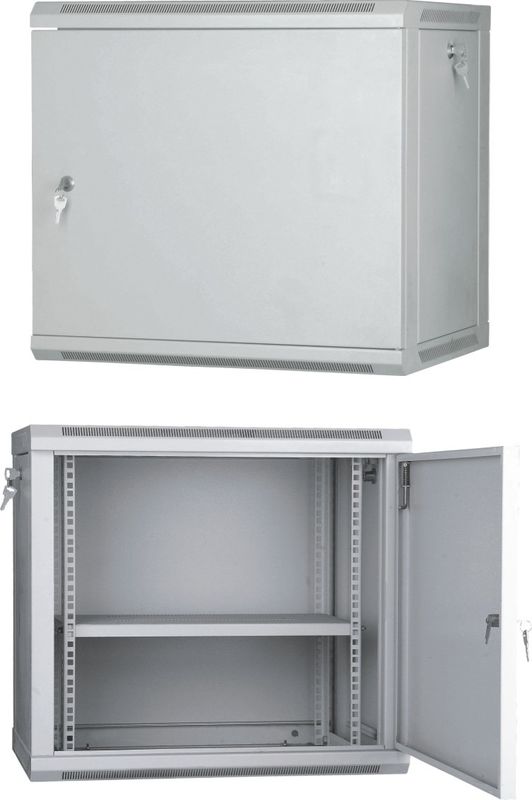

Ventilación térmica Cabinet de rack de red de tamaño flexible aislamiento electromagnético YH2006
Unidad de gestión del aire
La unidad de gestión del flujo de aire se utiliza principalmente para evitar que el aire circule repetidamente en el gabinete y mejorar la eficiencia de refrigeración de la sala de equipos.Por lo general dividido en dos modos pasivo y activo.
1Unidad de gestión pasiva del flujo de aire
Las unidades de gestión del flujo de aire pasivo a menudo utilizan componentes pasivos para cambiar la distribución del flujo de aire.la placa de blanqueo promueve la circulación de aire normal en el recinto ocupando el espacio de estantería no utilizado, y es un diseño modular, sin herramientas que puede ser instalado rápida y fácilmente en un rack EIA-31019 pulgadas o tiene un orificio de montaje cuadrado en el gabinete.
Los deflectores metálicos se utilizan en el caso de guías roscadas, que permiten bloquear el flujo de aire al tiempo que permiten que el cable pase de la parte delantera del bastidor a la parte posterior del bastidor.
El uso de un kit de deflectores de control de aire compuesto por deflectores de 1U, 2U, 4U, 8U evita la recirculación de aire al ocupar el espacio no utilizado del bastidor.
2Unidad de gestión activa del flujo de aire
Las unidades activas de gestión del flujo de aire suelen utilizar dispositivos activos para cambiar el flujo de aire en el gabinete.
(1) Distribución del flujo de aire de lado a lado: los equipos de bastidores con flujo de aire lateral plantean muchos desafíos a los administradores de instalaciones de TI, especialmente en el área de refrigeración.Porque la mayoría de los gabinetes están diseñados para el flujo de aire de adelante hacia atrásLa unidad de suministro de aire del lado del gabinete considera una mejor seguridad y composición.Permite que los gabinetes se coloquen uno al lado del otro sin bloquear el flujo de aire.
La unidad de suministro de aire del lado del bastidor es generalmente un gabinete de 2U con productos de suministro de aire para el flujo de aire lateral entre dispositivos de red o servidores.Se aspira el aire con temperatura ajustada y humedad desde la parte delantera del gabinete y lo envía a la entrada de flujo de aire en el lado del equipo de redDe este modo, se prolonga la vida útil del equipo proporcionando una temperatura de entrada adecuada.
El
Este producto se recomienda para uno o más dispositivos de red apilados en un bastidor.El usuario puede configurar el flujo de aire a través de las paletas de guía de flujo de aire intercambiables.
(2) Gestión del flujo de aire trasero: en un entorno de alta densidad de dispositivos, los métodos tradicionales de disipación de calor son generalmente ineficientes.Las instalaciones de racks de alta densidad pueden causar sobrecalentamiento y tiempo de inactividad del equipo de TIEl dispositivo de escape del bastidor recoge el aire caliente que se va y lo devuelve a los conductos de ventilación, eliminando los puntos calientes en los datos.con un mecanismo de ajuste automático de la velocidad del ventilador basado en la temperaturaCon la pantalla LCD del dispositivo, los usuarios pueden ver las temperaturas del bastidor, monitorear las condiciones de alarma y ajustar la configuración del dispositivo.Los gases de escape del bastidor se pueden controlar y controlar de forma remota a través de la tarjeta integrada de gestión de la redEste producto de ahorro de espacio se instala en la parte posterior del armario que cumple con los requisitos sin ocupar el espacio de la mesa.
(3) Gestión del flujo de aire frontal.La unidad de distribución de aire frontal montada en el bastidor es un producto único de bandeja de ventilador montado en el bastidor que funciona con los sistemas de aire acondicionado de precisión existentes para suministrar aire frío al equipo en el recinto. The air distribution equipment is connected to the living floor and directs the supplementary air directly into the cabinet to prevent it from mixing with the outside hot air before reaching the equipment requiring refrigeration.
El dispositivo de distribución de aire tipo bastidor puede eliminar la diferencia de temperatura entre la parte superior y inferior de la carcasa,y también puede evitar la recirculación de gases de escape con alta temperatura desde la entrada en la carcasa.
Para las estanterías de rack, es adecuado un equipo de aire acondicionado montado en rack con una carga nominal superior a 1,5 kW. Puede proporcionar un flujo de aire de un máximo de 3,0 kW.Si el equipo de aire acondicionado subterráneo no puede satisfacer las necesidades de los equipos de telecomunicaciones cercanos, el equipo mencionado anteriormente debe utilizarse también en el piso de estar.
